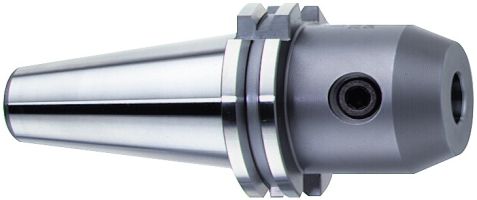

ANSI-CAT - ANSI-CAT metrisch - Weldonaufnahme SK40
Technische Beschreibung
Verwendung: | Für Fräser mit Zylinderschaft mit seitlicher Mitnahmefläche DIN 1835 Form B. |
Lieferumfang: | mit 1 Spannschraube; ab 25mm Bohrung 2 Spannschrauben |
Ausführung: | Gehärtet: Vickershärte min. 630 HV (min. 56 HRC), Kegel und Innenbohrung geschliffen. |
Genauigkeit: | Rundlaufabweichung gemessen bei 3xd max. 15µm. Aufgrund der exzentrischen Bohrung ( siehe auch Techn. Informationen) muß die Rundlaufprüfung auf einem eingespannten Prüfdorn erfolgen |
Besonderheit: | Das Bolzengewinde ist M16 / der Abstützdurchmesser nach dem Bund ist 44,45mm / die Aufnahmen haben keine ANSI-CAT Orientierungsbohrung, dafür die DIN-Orientierungskerbe |
sonstige Bemerkungen: | Zubehör extra: Einsätze, Verlängerungen, und ErsatzSpannschrauben, siehe Zubehör für Futter G010 |
Zolltarifnummer: | 84 661 02 0 |
Kühlmittelzufuhr: | Form AD = zentrale Kühlmittelzufuhr |
Gewuchtet: | G6,3 15.000 U/min / Feinwuchten auf G2,5 und/oder eine höhere Umdrehungszahl gegen Aufpreis möglich |

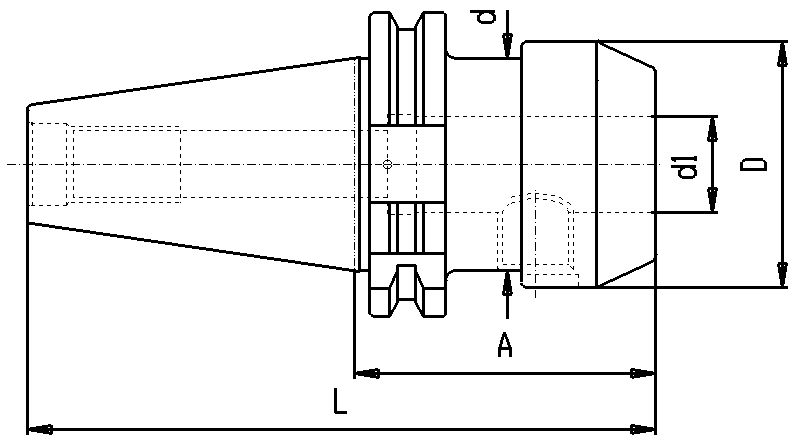

Datenblatt drucken| Artikel-Nr. | SK | d1 | Gewinde | A | d | L | D | Gewicht in kg | Lagerbestand 06.05. 08:10 |
Nettopreis | Preis / Lieferzeitanfrage | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A320 40x14x 50 | 40 | 14 | M16 | 50 | 44,45 | 118 | 42 | -- | 13 |
Bitte fragen Sie an
|
||
| A320 40x16x 63 | 40 | 16 | M16 | 63 | 44,45 | 131 | 48 | -- | auf Anfrage |
Bitte fragen Sie an
|
||
| A320 40x20x 63 | 40 | 20 | M16 | 63 | 44,45 | 131 | 52 | -- | auf Anfrage |
Bitte fragen Sie an
|
||
| A320 40x25x100 | 40 | 25 | M16 | 100 | 44,45 | 168 | 63 | -- | 1 |
Bitte fragen Sie an
|
||
Lagerbestandsdaten vom 2024-05-06 08:10:00
