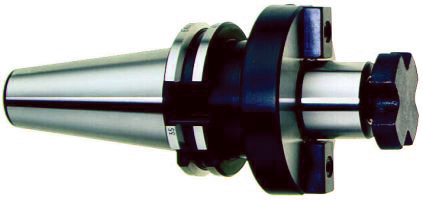

ANSI-CAT - ANSI-CAT metrisch - Messerkopfaufnahme SK40
Technische Beschreibung
Verwendung: | zur Aufnahme von Messerköpfen u. Fräsern mit Quernut. |
Lieferumfang: | mit zwei angeschraubten Mitnehmersteinen und Fräseranzugsschraube DIN 6367. |
Genauigkeit: | Rundlaufabweichung des Kegels zum Zapfen 8µm max. |
Besonderheit: | Das Bolzengewinde ist M16 / der Abstützdurchmesser nach dem Bund ist 44,45mm / die Aufnahmen haben keine ANSI-CAT Orientierungsbohrung, dafür die DIN-Orientierungskerbe |
Zolltarifnummer: | 84 661 02 0 |
Kühlmittelzufuhr: | Form A = keine innere Kühlmittelzufuhr |

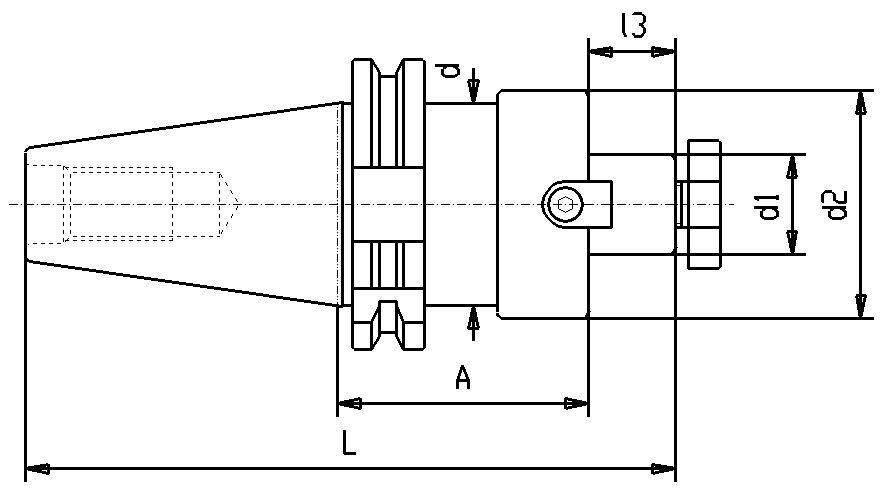

Datenblatt drucken| Artikel-Nr. | SK | d1 | Gewinde | A | l3 | d2 | d | L | Gewicht in kg | Lagerbestand 06.05. 08:10 |
Nettopreis | Preis / Lieferzeitanfrage | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A342 40x16x 35 | 40 | 16 | M16 | 35 | 17 | 40 | 44,45 | 121 | -- | 3 |
Bitte fragen Sie an
|
||
| A342 40x22x 35 | 40 | 22 | M16 | 35 | 19 | 44,45 | 44,45 | 123 | -- | 2 |
Bitte fragen Sie an
|
||
| A342 40x22x 55 | 40 | 22 | M16 | 55 | 19 | 48 | 44,45 | 143 | -- | 16 |
Bitte fragen Sie an
|
||
| A342 40x27x 35 | 40 | 27 | M16 | 35 | 21 | 44,45 | 44,45 | 125 | -- | 3 |
Bitte fragen Sie an
|
||
| A342 40x32x 55 | 40 | 32 | M16 | 55 | 24 | 78 | 44,45 | 148 | -- | 4 |
Bitte fragen Sie an
|
||
| A342 40x40x 60 | 40 | 40 | M16 | 60 | 27 | 89 | 44,45 | 156 | -- | 2 |
Bitte fragen Sie an
|
||
Lagerbestandsdaten vom 2024-05-06 08:10:00
